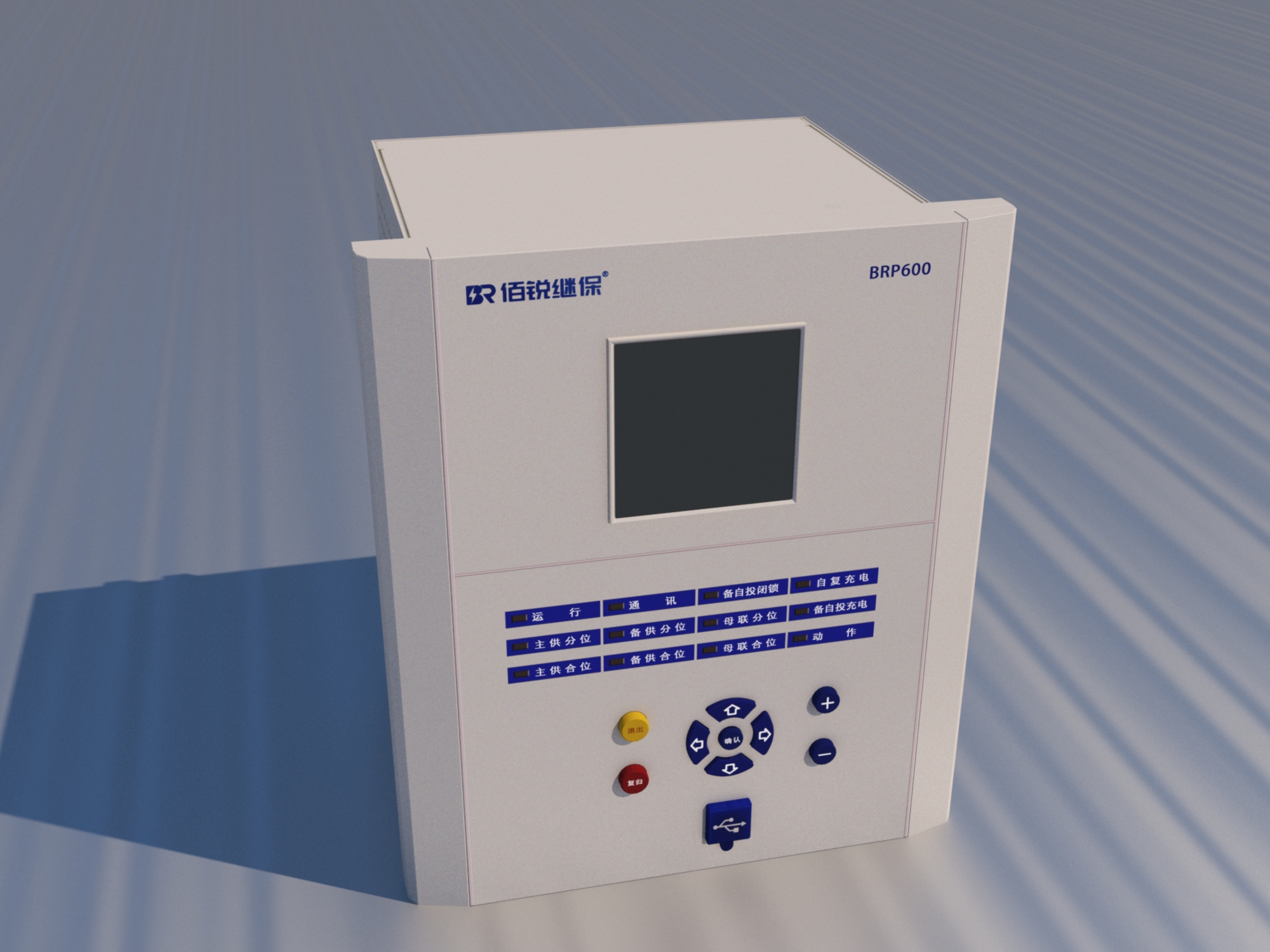

BRP654公变备自投装置

发布时间:2020-03-26  点击率:3042



装置功能

1 、断路器电动底盘车自动推进、退出功能

为满足目前应用的开关手车带电动底盘的要求,BRP654 系列备自投保护装置具有对电动底盘车的自动 推进和退出控制功能,在保护装置动作过程中,当进线开关(母联开关)动作跳闸后,装置根据检测到的 动作条件和逻辑过程,发出推进和退出动作命令控制底盘车的推进和退出,装置对每个间隔(1#进线、 2#进线、母联)的电动手车底盘都设有独立的推进和退出出口,在安全和可靠性能上满足了供电系统的要求。且装置还可以拓展出口,可以满足更多复杂的现场应用。

2 、进线备自投

装置压板“投退 ”设置:

1)进线备自投投退=“ 1 ”投入;

2)判母联位置投退=“0 ”退出(当需要判母联开关位置时,需要设为 1 ”);

3)检母线电压投退=“ 1 ”投入(进线备自投不需要检测母线电压时设为“0 ”);

4)检两路进线电压=“1 ”投入(当需要两路进线一用一备供电方式且只需判一路进线电压时设为“0 ”);

5)进线备自投自复=“0 ”退出;

6)1#小车推进投退=“ 1 ”投入;

7)1#小车退出投退=“ 1 ”投入;

8)2#小车推进投退=“ 1 ”投入;

9)2#小车退出投退=“ 1 ”投入;

10)母联自投投退=“0 ”退出;

11)母联自投自复=“0 ”退出;

12)母联小车推进投退=“0 ”退出(进线备自投不对母联开关控制时,需要设为“0 ”);

13)母联小车退出投退=“0 ”退出(进线备自投不对母联开关控制时,需要设为“0 ”);

充电条件一:1#进线供电状态,开关在合位,2#进线冷备用状态,开关在分位,两路进线 1Uab2Uab> 有压定值 70V,母线 1Ubc>有压定值 70V,没有闭锁备自投信号,充电时间延时 10S,完成充电,装置提示“进线备投充电 ”标志;

动作过程一:当 1#进线失电(无压:1Uab<失压定值 30V、无流: Ia1、 Ic1<无流定值 0.3A),装置延时 跳开 1#进线开关,退出 1#进线开关底盘车,到达试验位置后,推进 2#进线开关底盘车,到达工作位置后,装置合 2#进线开关,转为 2#进线供电。

充电条件二:2#进线供电状态,开关在合位,1#进线冷备用状态,开关在分位,两路进线 1Uab2Uab> 有压定值 70V,母线 1Ubc>有压定值 70V,没有闭锁备自投信号,充电时间延时 10S,完成

充电,装置提示“进线备投充电 ”标志;

动作过程二:当 2#进线失电(无压:2Uab<失压定值 30V、无流: Ia2、 Ic2<无流定值 0.3A),装置延时 跳开 2#进线开关,退出 2#进线开关底盘车,到达试验位置后,推进 1#进线开关底盘车,

到达工作位置后,装置合 1#进线开关,转为 1#进线供电。

 3 、一主一备双电源自复:1#进线为主供,2#进线为备供

装置压板“投退 ”设置:

1)进线备自投投退=“ 1 ”投入;

2)判母联位置投退=“0 ”退出(当需要判联络开关位置时,需要设为 1 ”);

3)检母线电压投退=“ 1 ”投入(进线备自投不需要检测母线电压时设为“0 ”);

4)检两路进线电压=“1 ”投入(当需要两路进线一用一备供电方式且只需判一路进线电压时设为“0 ”);

5)进线备自投自复=“ 1 ”投入;

6)1#小车推进投退=“ 1 ”投入;

7)1#小车退出投退=“ 1 ”投入;

8)2#小车推进投退=“ 1 ”投入;

9)2#小车退出投退=“ 1 ”投入;

10)母联自投投退=“0 ”退出;

11)母联自投自复=“0 ”退出;

12)母联小车推进投退=“0 ”退出(进线备自投不对母联开关控制时,需要设为“0 ”);

13)母联小车退出投退=“0 ”退出(进线备自投不对母联开关控制时,需要设为“0 ”);

充电条件:备供线路供电,开关在合位,主供线路失电状态,开关在分位,当主供线路恢复带电(1Uab> 有压定值 70V),没有闭锁备自投信号,充电时间延时 10s,完成进线自复充电,装置提示“进线自复充电 ”标志;

动作过程:装置延时跳开备供进线开关,退出备供进线底盘车,到达试验位置后,推进主供进线开关底

盘车,到达工作位置后,装置合主供进线开关,恢复主供线路供电。

 4 、母联自投

装置压板“投退 ”设置:

1)进线备自投投退=“0 ”退出;

2)判母联位置投退=“0 ”退出(此条件只为进线备自投有用,所以设置为“0 ”); 3)检母线电压投退=“0 ”退出(此条件只为进线备自投有用,所以设置为“0 ”); 4)检两路进线电压=“0 ”退出(此条件只为进线备自投有用,所以设置为“0 ”);

5)进线备自投自复=“0 ”退出;


6)1#小车推进投退=“ 1 ”投入;

7)1#小车退出投退=“ 1 ”投入;

8)2#小车推进投退=“ 1 ”投入;

9)2#小车退出投退=“ 1 ”投入;

10)母联自投投退=“1 ”投入;

11)母联自投自复=“0 ”退出;

12)母联小车推进投退=“ 1 ”投入;

13)母联小车退出投退=“ 1 ”投入;

充电条件一:1#进线合位、2#进线合位,联络开关处于分位,两路进线处于同时供电状态。

两路进线有压(1Uab2Uab>有压定值 70V),母线有压(1Ubc2Ubc>有压定值 70V),无闭 锁备自投信号,充电延时 10s 后完成进线母联备自投充电,装置提示“母联自投充电 ”标志;

动作过程一:当 1#进线失电:1Uab<无压定值 30V,一段母线失压 1Ubc<无压定值 30V,进线无流:Ia1、

Ic1<无流定值 0.3A;装置延时跳 1#进线开关,退出 1#进线开关底盘车,到达试验位置后,联络开关底盘车推进,当到达工作位置后,装置合联络开关,                          由 2#进线供两段母线。

充电条件二:1#进线合位、2#进线合位,联络开关处于分位,两路进线处于同时供电状态。

两路进线有压(1Uab2Uab>有压定值 70V),母线有压(1Ubc2Ubc>有压定值 70V),无闭锁备自投信号,充电延时 10s 后完成进线母联备自投充电,装置提示“母联自投充电 ”标志;

动作过程二:当 2#进线失电:2Uab<无压定值 30V,一段母线失压 2Ubc<无压定值 30V,进线无流:Ia2、 Ic2<无流定值 0.3A;装置延时跳 2#进线开关,退出 2#进线开关底盘车,到达试验位置后,联络开关底盘车推进,当到达工作位置后,装置合联络开关,由 1#进线供两段母线。

5 、母联自投自复

装置压板“投退 ”设置:

1)进线备自投投退=“0 ”退出;

2)判母联位置投退=“0 ”退出;

3)检母线电压投退=“0 ”退出(此条件只为进线备自投有用,所以设置为“0 ”);

4)检两路进线电压=“0 ”退出(此条件只为进线备自投有用,所以设置为“0 ”);

(5)进线备自投自复=“0 ”退出(此条件只为进线备自投有用,所以设置为“0 ”);

6)1#小车推进投退=“ 1 ”投入;

7)1#小车退出投退=“ 1 ”投入;

8)2#小车推进投退=“ 1 ”投入;

9)2#小车退出投退=“ 1 ”投入;

10)母联自投投退=“1 ”投入;

11)母联自投自复=“1 ”退出;

12)母联小车推进投退=“ 1 ”投入;

(13)母联小车退出投退=“ 1 ”投入;


充电条件一:1#进线开关合位,正常供电,2#进线在分位,失电状态,联络开关处于合位,1#进线 带两段母线运行。

当 2#进线恢复带电:两路进线有压 1Uab2Uab>有压定值 70V,母线有压 1Ubc2Ubc> 有压定值 70V,无闭锁备自投信号,充电延时 10s 后完成进线母联备自投自复充电,装置提示“母联自复充电 ”标志;

动作过程一:装置延时跳开联络开关,退出联络开关底盘车,到达试验位置后2#进线开关底盘车

推进,到达工作位置后,装置合 2#进线开关,恢复 2#进线供电。

充电条件二:2#进线开关合位,正常供电,1#进线在分位,失电状态,联络开关处于合位,2#进线带两 段母线运行。

当 1#进线恢复带电:两路进线有压 1Uab2Uab>有压定值 70V,母线有压 1Ubc2Ubc>有压 定值 70V,无闭锁备自投信号,充电延时 10s 后完成进线母联备自投自复充电,装置提示“母联自复充电 ”标志;

动作过程二:装置延时跳开联络开关,退出联络开关底盘车,到达试验位置后,1#进线开关底盘车推进,

到达工作位置后,装置合 1#进线开关,恢复 1#进线供电。

注:1:以上动作工程中的延时动作时间都为出厂调试值,可根据现场实际运行调整。

2:“DZT45放电时间 ”的设置值需大于当前投入的动作类型的动作过程的时间总和。
